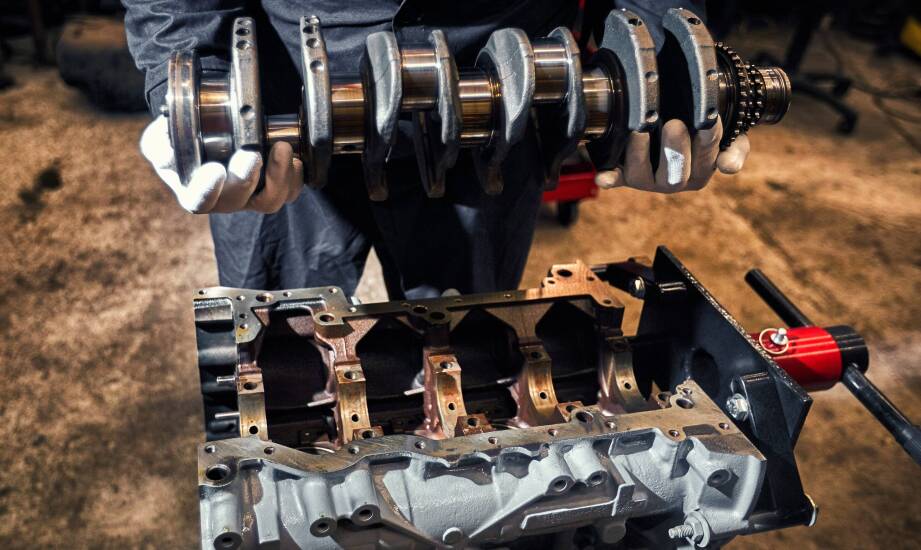

Dlaczego precyzja szlifu wału korbowego decyduje o luzie panewkowym i kulturze pracy silnika

Odchylenie średnicy czopu wału korbowego o zaledwie 0,01 mm po obróbce natychmiast zaburza film olejowy między czopem a panewką. Zbyt mały luz roboczy wywołuje wzrost ciśnienia oleju i prowadzi do lokalnego przegrzewania materiału. Nadmierny prześwit skutkuje z kolei gwałtownym spadkiem ciśnienia w magistrali i charakterystycznym stukaniem podczas pracy jednostki napędowej. Właściwa obróbka oraz zachowanie reżimu technologicznego decydują o kulturze pracy całego motoru spalinowego. Prawidłowy proces składa się z kilku rygorystycznych kroków.

Przeczytaj również: Smarowanie maszyn przemysłowych: jakie narzędzia i akcesoria warto mieć pod ręką?

Jakie pomiary poprzedzają obróbkę wału korbowego?

Przed przystąpieniem do pracy maszynowej mechanik umieszcza wał na specjalnych pryzmach i weryfikuje jego bicie promieniowe za pomocą czujnika zegarowego. Dopuszczalne wartości bicia zazwyczaj mieszczą się w przedziale od 0,02 do 0,06 mm. Przekroczenie granicy 0,10 mm, a w niektórych silnikach 0,15 mm, wymusza głębszą korektę osi lub dyskwalifikuje element z dalszej naprawy. Następnie wykonuje się bardzo dokładny pomiar średnic czopów głównych i korbowych. Używa się do tego skalibrowanego mikrometru. Mechanik ocenia każdy czop w trzech odrębnych przekrojach oraz w dwóch prostopadłych płaszczyznach.

Przeczytaj również: Szkolenia dla operatorów podnośników: zapewnienie bezpieczeństwa pracy na wysokościach

Taka skrupulatna procedura pozwala szybko wykryć owalność, stożkowatość wypracowanego metalu oraz ewentualne ślady wcześniejszego zatarcia. Uzyskane wyniki mikrometryczne porównuje się bezpośrednio z fabryczną dokumentacją techniczną silnika. Na tej podstawie specjalista określa dokładny wymiar naprawczy oraz naddatek materiału przeznaczony do zebrania głowicą szlifierską.

Przeczytaj również: Jak bazuka wpływa na efektywność czyszczenia samochodu?

Odpowiednio zaplanowane szlifowanie wałów korbowych wymaga wykonania serii przejść tarczami ściernymi o stopniowo malejącej ziarnistości. Kontrolowany posuw i stabilne centrowanie w kłach maszyny zapobiegają niepożądanemu ugięciu osi pod naciskiem ściernicy. Stopniowe zbieranie metalu utrzymuje prostoliniowość elementu oraz gwarantuje pełną równomierność średnic wszystkich czopów na całej ich roboczej długości. Przywraca to geometrię zgodną z surowymi tolerancjami narzuconymi przez fabrykę.

Różnica między szlifowaniem a wygładzaniem powierzchni

Obróbka zgrubna i wykańczająca nadaje czopom właściwe wymiary oraz pierwotną geometrię walca. Powierzchnia po samym szlifie pozostaje jednak zbyt szorstka dla delikatnego stopu panewek. Z tego powodu niezbędnym etapem zamykającym obróbkę skrawaniem jest polerowanie obniżające chropowatość do przedziału Ra 0,2–0,63 µm. Zastosowanie specjalnych taśm polerskich usuwa ostre wierzchołki profilu. Właściwa gładkość umożliwia utworzenie twardego klina smarnego, co drastycznie minimalizuje tempo zużywania się łożysk ślizgowych przy rozruchu motoru na zimno.

Zakończenie pracy przy maszynie narzuca konieczność ponownego zmierzenia obrobionych średnic i ostrożną weryfikację współpracy elementu z nowym zestawem panewek. Specjalista dobiera łożyska nadwymiarowe przypisane do konkretnego szlifu, po czym sprawdza rzeczywisty luz radialny układu. Typowy luz poprzeczny dla popularnych jednostek wynosi z reguły od 0,02 do 0,08 mm. Zbyt ciasne pasowanie grozi natychmiastowym zatarciem mechanizmu pod obciążeniem termicznym, podczas gdy nazbyt luźne uniemożliwi utrzymanie smarowania w górnych partiach głowicy.

W zakładzie Szlif Jerzy Drygalski ze Zgierza precyzyjna regeneracja podzespołów silnikowych opiera się na zaawansowanym parku maszynowym CNC. Firma prowadzi obróbkę elementów od 1956 roku, dobierając parametry szlifu do specyfikacji samochodów osobowych, ciężarowych czy maszyn przemysłowych. Zakład obsługuje podmioty z województwa łódzkiego oraz reszty kraju, realizując pełne procesy dopasowania i naprawy komponentów dla warsztatów i firm transportowych.

Ostateczna ocena po regeneracji układu korbowego

Weryfikacja jakości zrealizowanych prac musi obejmować rygorystyczne sprawdzenie utrzymania wymiarów, chropowatości struktury metalu oraz faktycznego prześwitu z panewkami. Tylko kompleksowa kontrola wymienionych parametrów weryfikuje w pełni poprawność przeprowadzonej obróbki ubytkowej. Osiągnięcie wartości katalogowych daje pewność, że rozgrzany olej stworzy grubą poduszkę hydrodynamiczną przy maksymalnych obciążeniach układu.

Pomyślne domknięcie procedur pomiarowych uzasadnia ostateczne składanie dołu bloku i pozwala mechanikom przejść do kolejnych etapów rewizji. Zagwarantowanie fabrycznej osiowości czopów bezpośrednio przekłada się na miękką kulturę pracy oraz bezproblemową eksploatację naprawianego napędu.
